电子技术第7章笔记 门电路和组合逻辑电路

电子技术第7章笔记

电子技术第7章笔记 门电路和组合逻辑电路

1.数字电路基础

1-1 数制和码制

格雷码:相邻两个编码只有一位不同,相邻两个编码只有一位不同

1-2 逻辑代数

逻辑代数关系

逻辑关系表达式特点
$Y=A\cdot B$有 0 出 0,全 1 出 1
$Y=A+B$有 1 出 1,全 0 出 0
$Y=\overline{A}$0 变 1,1 变 0
与非$Y=\overline{A\cdot B}$有 0 出 1,全 1 出 0
或非$Y=\overline{A+B}$有 1 出 0,全 0 出 1
异或$Y=A\oplus B$相同出 0,不同出 1
同或$Y=A\odot B$相同出 1,不同出 0

逻辑代数运算法则

类型公式
0、1 律$A+0=A,\ A\cdot1=A,\ A+1=1,\ A\cdot0=0$
重叠律$A+A=A,\ A\cdot A=A$
互补律$A+\overline{A}=1,\ A\overline{A}=0$
双重否定律$\overline{\overline{A}}=A$
交换律$A+B=B+A,\ AB=BA$
结合律$A+(B+C)=(A+B)+C,\ A(BC)=(AB)C$
分配律$A(B+C)=AB+AC,\ A+BC=(A+B)(A+C)$
吸收律$A+AB=A,\ A(A+B)=A$
德摩根定律$\overline{A+B}=\overline{A}\overline{B},\ \overline{AB}=\overline{A}+\overline{B}$

逻辑代数定理

代入定理:在一个已经成立的逻辑等式中,如果用同一个逻辑函数去代替等式中某个变量,则等式仍然成立。

对偶定理:如果一个逻辑等式成立,那么把等式中的“与”和“或”互换,0 和 1 互换后,所得的新等式也成立。

反演定理:在逻辑代数中,要求一个逻辑函数的反函数时,可以把原函数中的: 与变成或,或变成与; 0 变成 1,1 变成 0; 原变量变成反变量,反变量变成原变量。 这样得到的新表达式,就是原逻辑函数的反函数。

逻辑函数的表示方式

表示方法说明
真值表 / 状态表列出所有输入组合和对应输出
逻辑表达式用与、或、非等运算表示
逻辑图用门电路符号表示
卡诺图用图形方法化简逻辑函数

逻辑函数的化简

公式法

卡诺图法

任意两个相邻最小项之间只有一个变量改变

2.集成门电路

2-1 逻辑门电路的基本概念

门电路是数字电路中最基本的逻辑元件,它按照一定逻辑条件控制信号通过或不通过

2-2 分立元件基本逻辑门电路

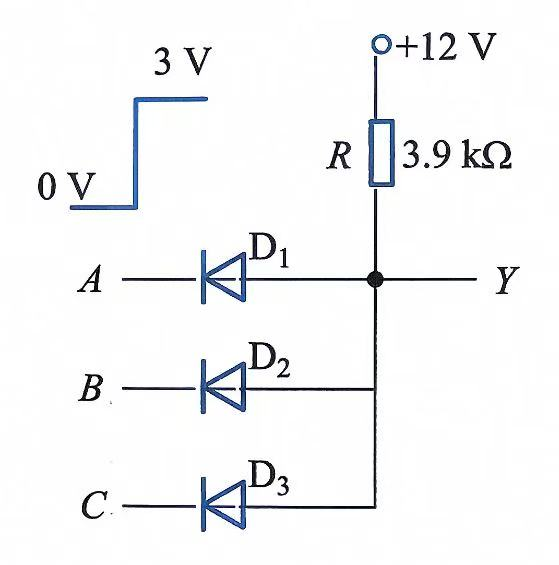

二级管”与“门电路

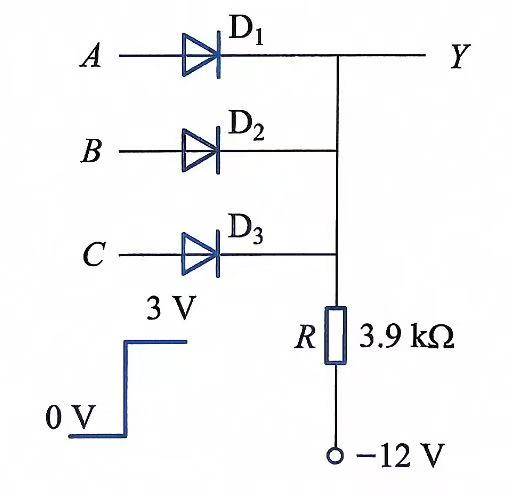

二级管”或“门电路

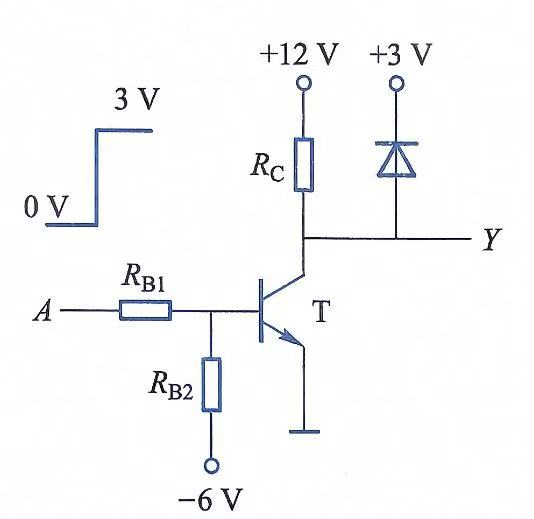

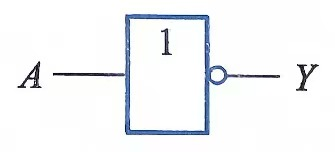

二级管”非“门电路

2-3 基本逻辑门电路的组合

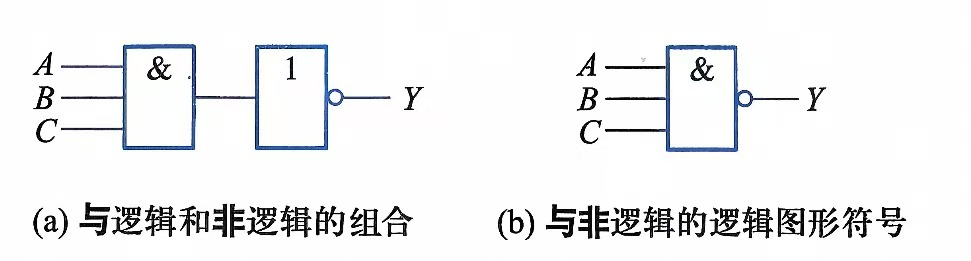

与非

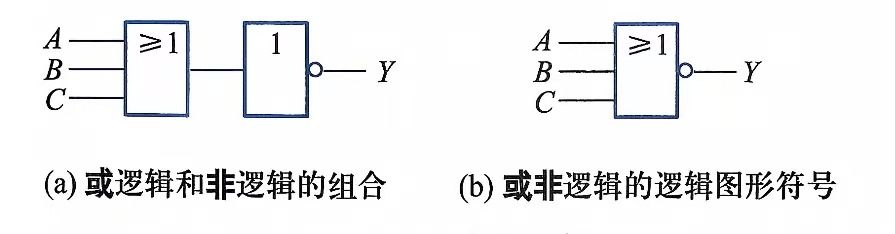

或非

异或

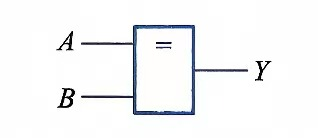

同或

2-4 TTL门电路(三极管-三极管逻辑门电路)

TTL门电路与分立元件相比,具有速度快、可靠性高和微型化等优点

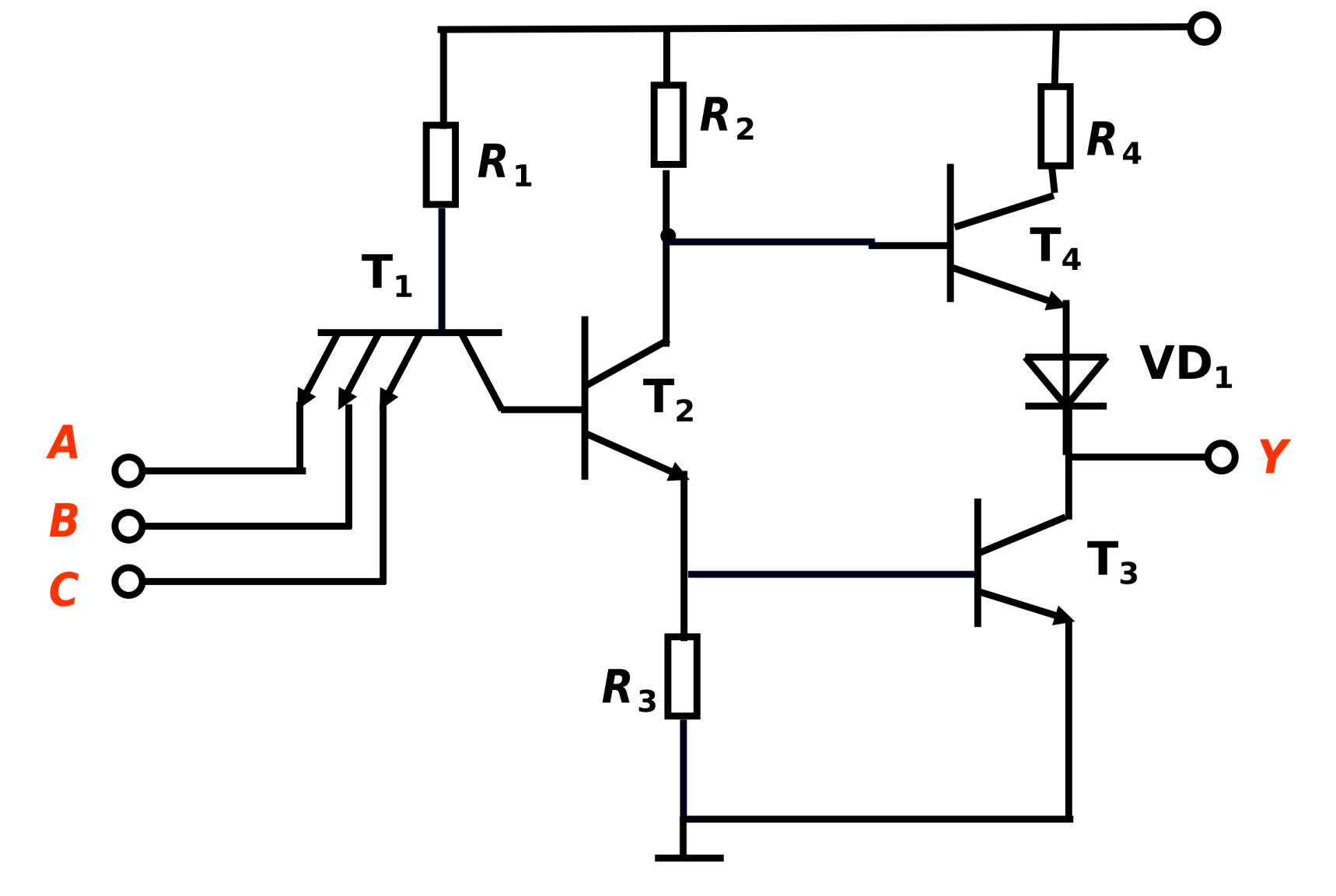

TTL与非门电路

扇出系数 (N_O) 表示一个门电路最多能带动同类门输入端的数量,反映门电路的带负载能力。TTL 与非门中,输入高电平电流 (I_{IH}) 是输入端为高电平时流入输入端的电流,通常较小;输入低电平电流 (I_{IL}) 是输入端为低电平时流出输入端的电流,通常较大。实际扇出系数要同时考虑高、低电平时的驱动能力,一般取两种情况下允许带动门数的较小值。

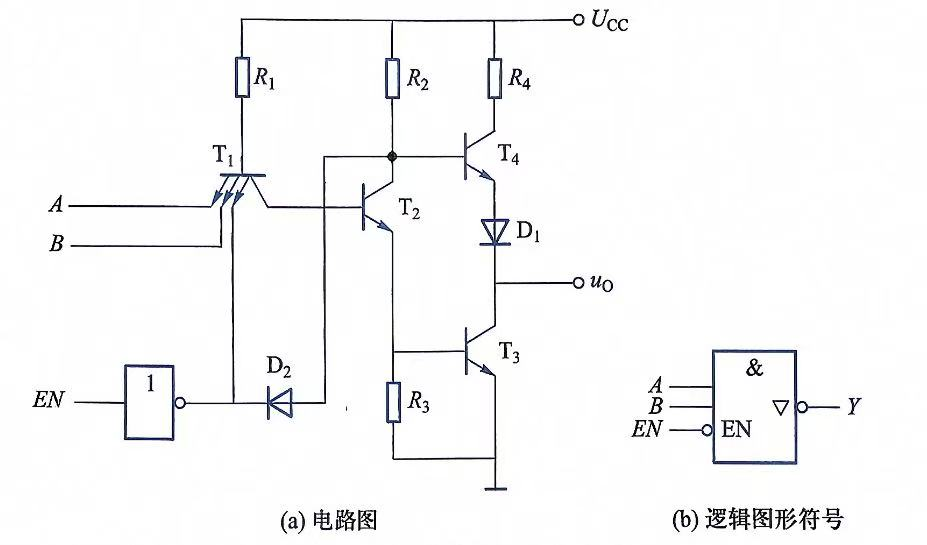

三态输出”与非”门

三态输出与非门是在普通与非门的基础上,增加了一个控制端,使输出端除了能输出高电平、低电平之外,还能进入第三种状态:高阻态

使能端 (EN)输入 (A,B)输出 (Y)
1001
1011
1101
1110
0任意高阻态 (Z)

EN = 1 时:正常与非门工作
EN = 0 时:输出端断开,Y = Z

三态门的应用:可以实现一条总线分时传送几个不同的数据或控制信号

3.组合逻辑电路的分析与综合

组合逻辑电路: 任何时刻电路的输出状态只取决于该时刻的输入状态,而与该时刻以前的电路状态无关

4.加法器

加法器:实现二进制加法运算的电路

半加器:不考虑低位来的进位

全加器:考虑低位来的进位

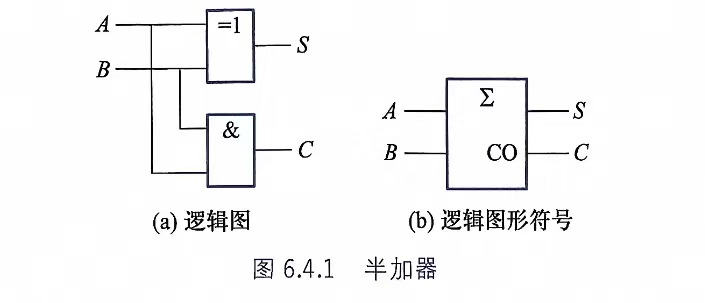

4-1 半加器

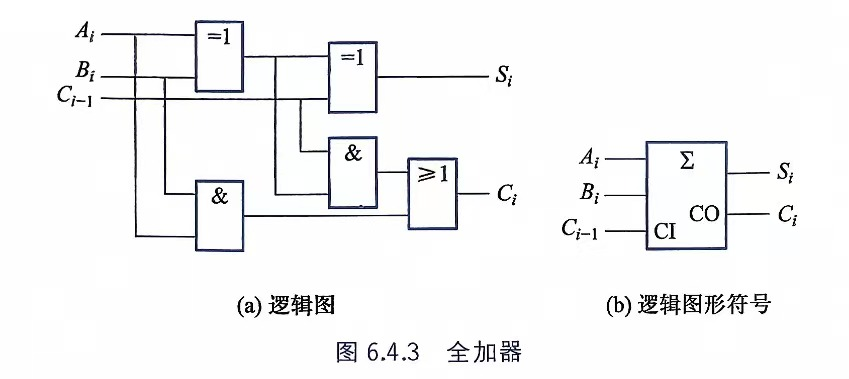

4-2 全加器

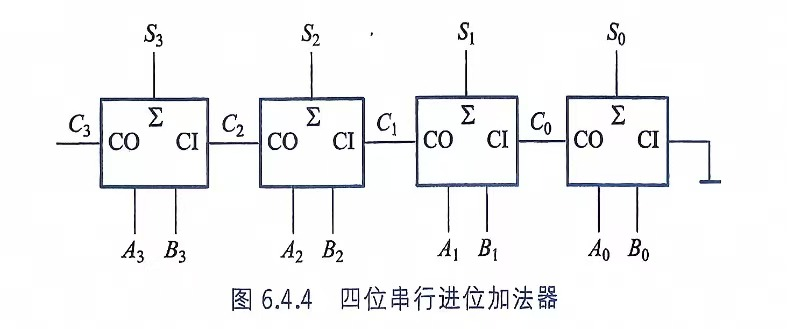

4-3 串行进位加法器

5. 编码器

编码:把二进制吗按一定规律编排,使魅族代码具有以特定的含义

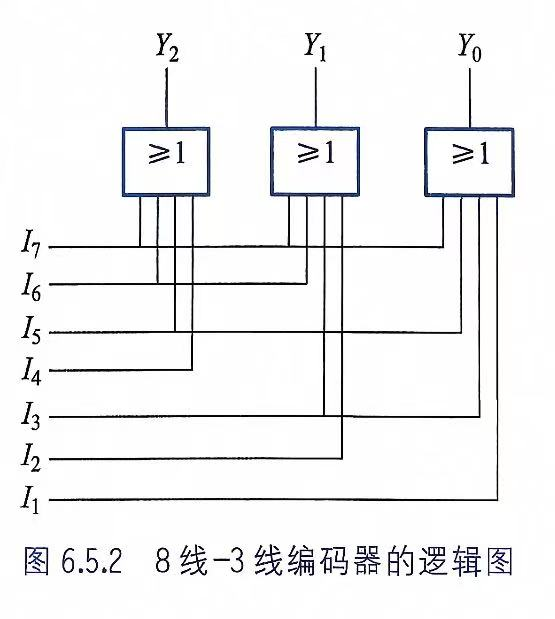

5-1 8线-3线编码器

5-2 优先编码器

允许几个信号同时有效,但电路只对其中优先级别高的信号进行编码,而对其它优先级别低的信号不予理睬。

优先编码器通常由两部分组成:

  1. 优先排队电路
  2. 普通编码器

其中,优先排队电路的作用是:当多个输入同时有效时,只允许优先级最高的信号送入后面的普通编码器。

优先排队电路的输出可写为:

\[A=A_0\overline{A_1}\overline{A_2}\overline{A_3}\] \[B=A_1\overline{A_2}\overline{A_3}\] \[C=A_2\overline{A_3}\] \[D=A_3\]

因此,对应的编码关系为:

输入状态输出 (B_1B_0)
(0001)(00)
(001X)(01)
(01XX)(10)
(1XXX)(11)

6.译码器

译码:编码的反过程,将代码的组合译成一个特定的输出信号

7.数据分配器和数据选择器

在数字电路中,当需要进行远距离多路数字传输时,为了减少传输线的数目,发送端常通过一条公共传输线,用多路选择器分时发送数据到接收端,接收端利用多路分配器分时将数据分配给各路接收端。

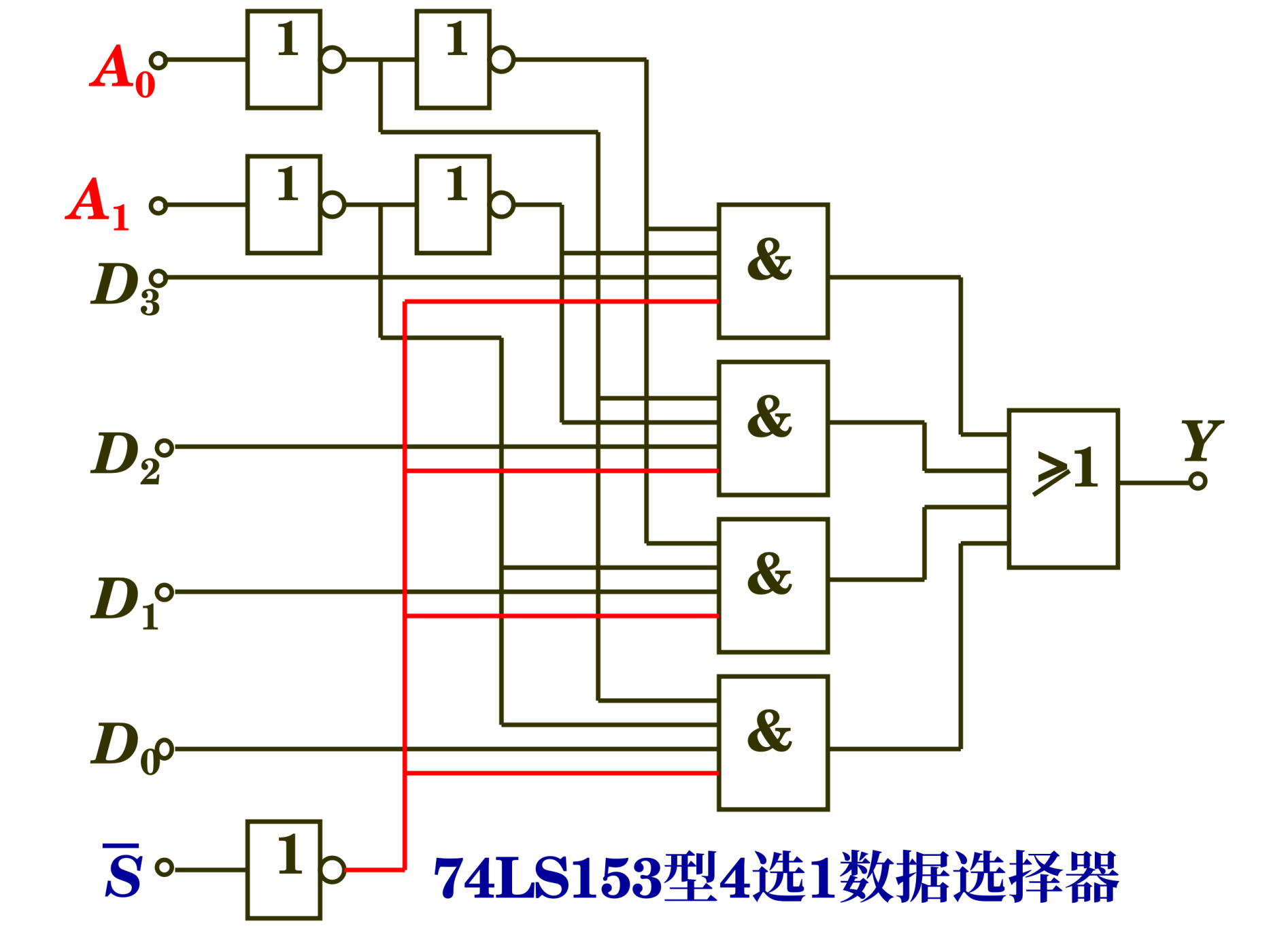

7-1 数据选择器

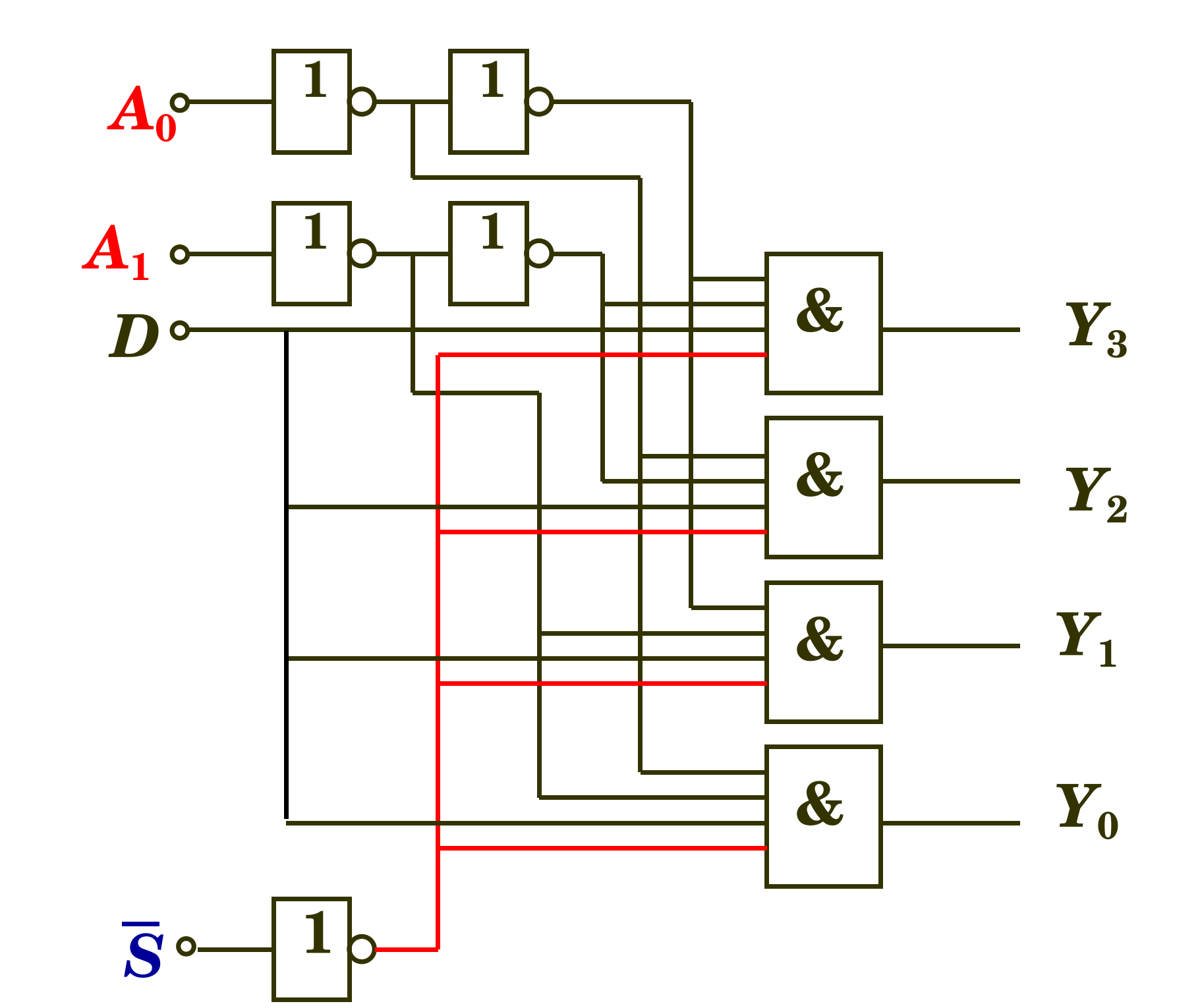

7-2 数据分配器
